Funktion PV-Überschuss-Wärmenutzung

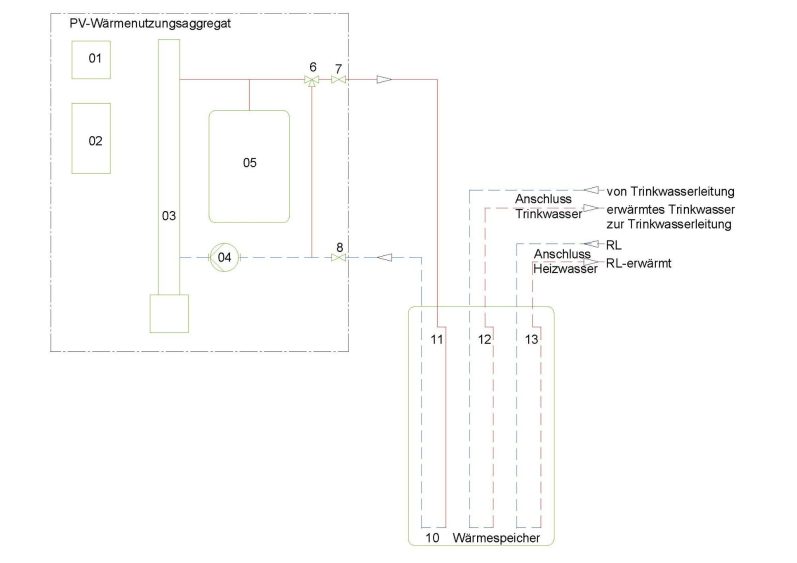

Die PV-Überschuss-Wärmenutzung besteht aus dem PV-Überschuss-Wärmenutzungsmodul, dem Wärmespeicher und den verbindenen Rohrleitungen.

Die im PV-Überschuss-Wärmenutzungsmodul eingebaute Steuerung liest die Leistung der Stomeinspeisung in das öffentliche Stromnetz am zugehörigen Stromzähler aus. Werden mehr, als die dort eingestellte Max.-Menge eingespeist, regelt der im Modul eingebaute Wechselrichter die Leistung des PV-Überschuss-Wärmenutzungsmoduls auf diesen Wert.

Parallel dazu wird die im Modul integrierte Umwälzpumpe eingeschaltet und Wasser aus der Heizschlange des PV-Wärmekreislaufs durch die im Modul eingebaute Heizpatrone gefördert. Die in der Heizpatrone erwärmte Wassermenge wird in den Vorlauf des PV-Wärmekreislaufs eingespeist und durch die PV-Wärmekreis-Heizschlange, die im Wärmespeicherbehälter eingebaut ist, gefördert. Dort erwärmt das PV-Wärmekreislaufwasser das Speicherwasser und kühlt dabei ab. Das abgekühlte PV-Wärmekreislaufwasser fließt durch den Rücklauf zur Umwälzpumpe des PV-Wärmekreislaufs zurück und wird dann in der PV-Wärmekreis-Heizpatrone wieder erwärmt. Der Vorgang beginnt wieder erneut wie vor beschrieben.

Im Wärmespeicher ist eine Heizschlange für WW-Bereitung und eine Heizschlange für Heizwassererwärmung installiert.

Diese beiden Heizschlangen werden so in die beiden Systeme jeweils in Fließrichtung vor den Haupt-Wärmeerzeuger (z.B. Heizkessel, Wärmepumpe) in das WW- und in das HW-Heizsystem eingebunden, das das RL-Wasser der beiden Systeme zunächst durch den Wärmespeicher der PV-Wärmenutzung fließt und dann erst zum Hauptwärmeerzeuger gelangt. Damit wird das Trinkwasser/Brauchwarmwasser und das Heizwasser vorgewärmt. Durch die Vorerwärmung wird der Hauptwärmeerzeuger entlastet und benötigt geringere Primärenergiemengen (Erdgas, Öl, Strom etc.).
